产品简介

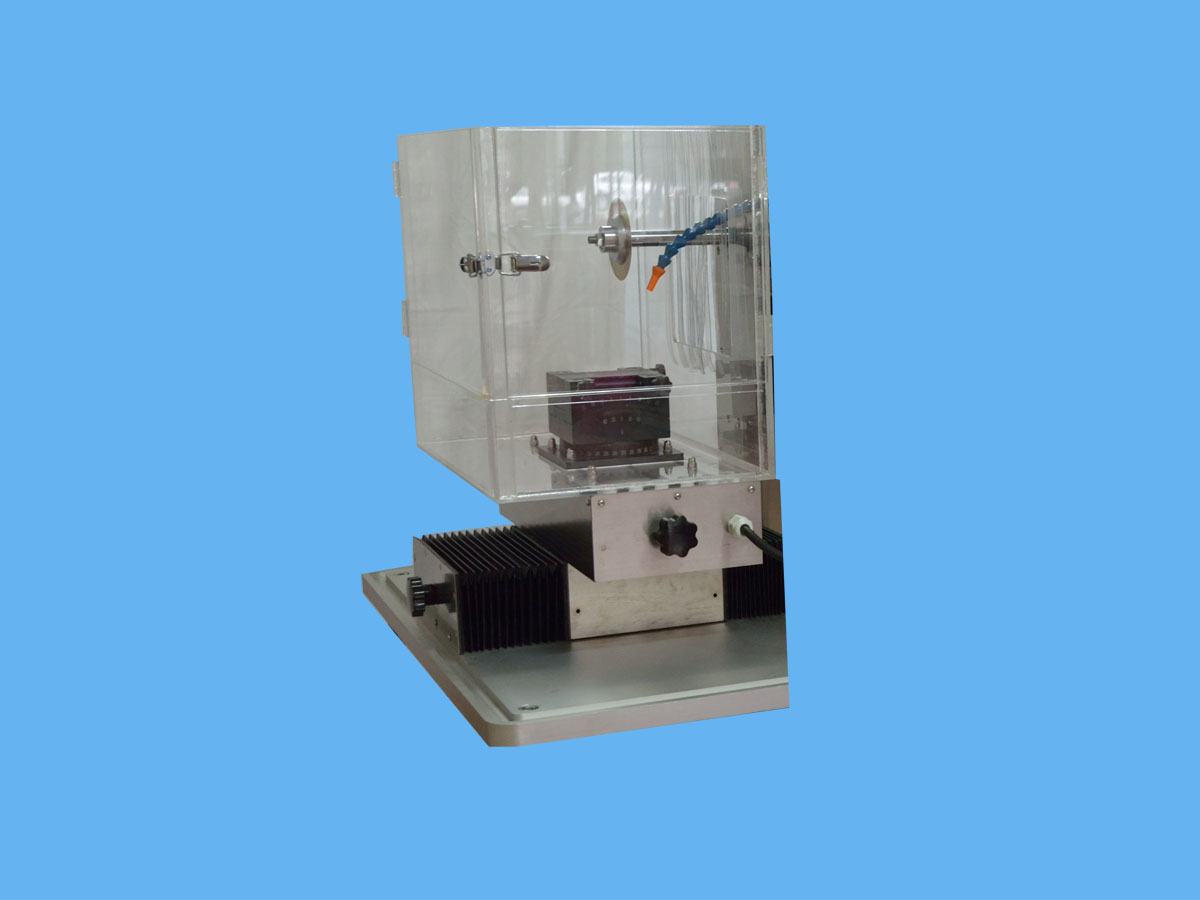

商品名称:WXQH160型高速金刚石外圆下切割机
商品编号:WXQH160
上架时间:2005-09-10
浏览次数:17653
币种:
产品详细说明
产品型号 WXQH160型高速金刚石外圆下切割机
产品简介

    该机设计巧妙、功能齐全、结构紧密,自动化程度高。


适用范围:

     金属、非金属材料的精密切割。

主要特点




特     点:


 PLC控制步进电机驱动X轴直线导轨移动平台,实现切割长度、切割速度、回车速度等切割数据管理。
 PLC控制步进电机驱动Y轴直线导轨移动平台,调整切割宽度,最大切割宽度可实现100毫米。
 PLC控制步进电机驱动Z轴直线导轨移动平台,定位主轴上安装的直径100毫米、150毫米的金刚石外圆锯片,调整切割深度。

 X轴移动平台上装有二维夹具,在二维夹具还可安装十字夹具、真空吸盘,可实现任意角度或精确90度角的切割。

 装有微型循环泵,实现对锯片冷却、润滑;

 采用直流脉宽调制技术,实现主轴即锯片的无级均匀调速控制,最高转速可达到每分钟10000转。

 PLC程序控制,可设置X、Y、Z轴联动。

 触摸屏设置各项切割数据栏目,可输入切割数据,实现自动连续切割。

 配有循环冷却系统。

 配有挡水罩装置。



技术参数


技术指标:

  主轴转速:0~10000转/min(无级调速)

  电机功率:2.2千瓦

  X轴移动速度:最低0.02mm/min、最高100mm/min

   X轴移动距离:200mm (有效行程160mm)

  Y轴移动距离:160mm (有效行程120mm)

  Z轴移动距离:60mm(有效行程50mm)

★   电  源:交流220伏

产品规格



★ 重  量:80公斤

★ 外型尺寸:700×700×700(mm)


耗材

  金刚石边缘电镀式锯片


★   金刚石边缘烧结式锯片


★  金刚石全烧结式锯片


★  金刚石烧结式划片锯片

  专用粘接蜡

★  石墨块

可选配件

★    金刚石边缘电镀式锯片


★   金刚石边缘烧结式锯片


★   金刚石全烧结式锯片


★   金刚石烧结式划片锯片
